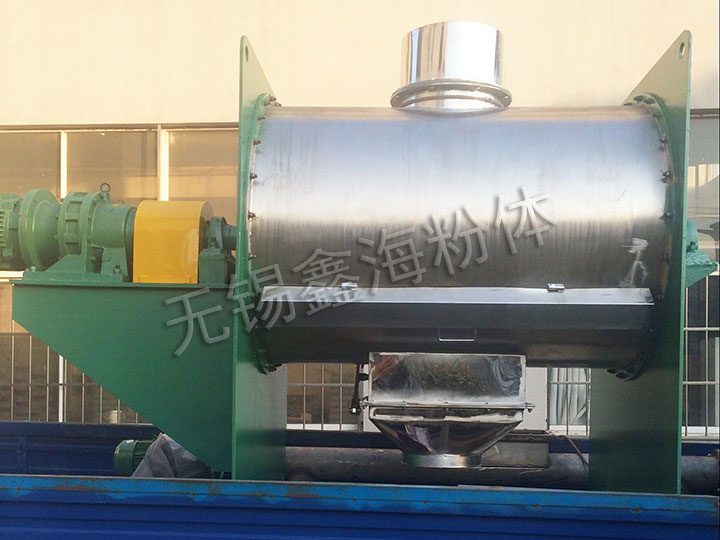

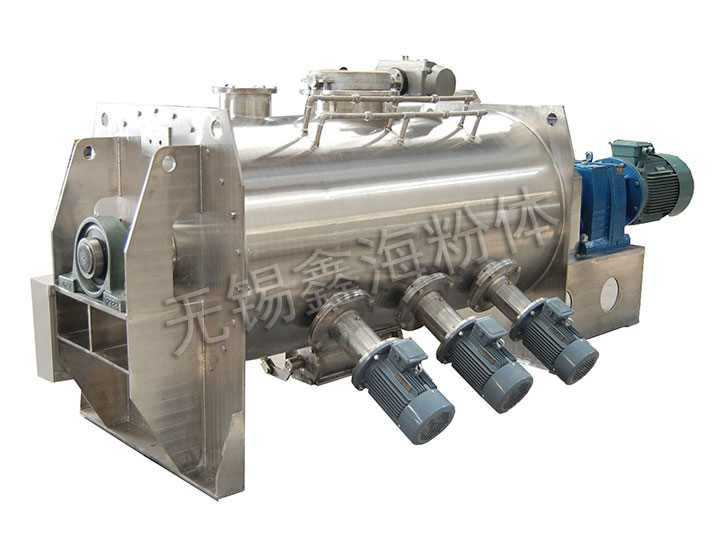

卧式犁刀混合机
概述
该机广泛用于化工、医药、农药、塑料、橡胶、化肥、建材、砼外加剂、食品、味精、食盐、饲料添加剂、染料、冶金、矿山等行业的固—固(即粉体与粉体)混合,固—液(即粉体内添加液体)混合,以及湿造粒、干燥、浓缩等复合工艺。是一种适应性强、用途广的多功能混合设备。
结构特点
卧式犁刀混合机的结构如下图所示:
该机广泛用于化工、医药、农药、塑料、橡胶、化肥、建材、砼外加剂、食品、味精、食盐、饲料添加剂、染料、冶金、矿山等行业的固—固(即粉体与粉体)混合,固—液(即粉体内添加液体)混合,以及湿造粒、干燥、浓缩等复合工艺。是一种适应性强、用途广的多功能混合设备。
结构特点
卧式犁刀混合机的结构如下图所示:
它主要是由传动部分,卧式筒体、犁刀组轴、飞刀组、出料阀、喷液装置等组成。
卧式犁刀混合机的传动部分是由电机、摆线针轮减速机、联轴器、犁刀轴等部件组成。
卧式圆筒体作盛物料用,筒体上开有若干孔,供进出料、观察用。犁刀轴支承座固定在筒体二端的盖板上。

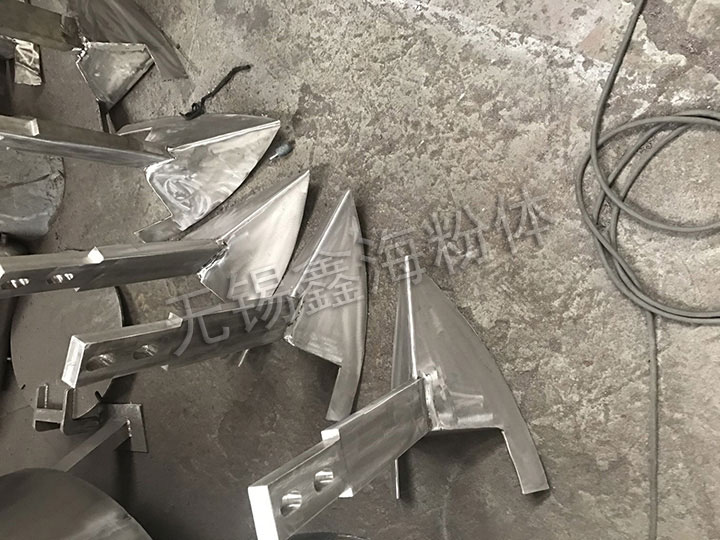

犁刀组由犁刀、犁刀臂和主轴组成,犁刀由犁刀臂安装在主轴上,并作成哈夫结构,便于拆装。
飞刀组由多把飞刀组成,通过电机直接驱动,安装在筒体侧面。
出料阀装在筒体的底部(连续出料除外),用于关闭和放出物料。
混合机喷液装置固定在筒体上方,喷嘴采用农用喷头,喷散效果好。
工作原理
卧式犁刀混合机启动后犁刀由犁刀轴带动旋转,使物料沿筒体径向作周向湍动,同时把物料沿犁刀两侧面的法线方向抛出。当被抛出和作周向湍动的物料流经飞刀组时,被高速旋转的飞刀迅速、有力地抛散。物料在上述犁刀和飞刀的复合作用下,不断重叠、扩散、在短时间内达到均匀混合,混合精度高。对需要固—液混合的物料,混合液体通过喷液装置均匀喷洒在筒体内运动的物料上。
技术参数
型号规格 m3 | LD-0.1 | LD-0.25 | LD-0.5 | LD-1 | LD-2 | LD-3 | LD-4 | LD-6 | LD-8 | LD-10 |
一次混合 kg | 40-60 | 100-150 | 200-300 | 400-600 | 800-1200 | 1200-1800 | 1600-2400 | 2400-3600 | 3200-4800 | 4000-6000 |
主轴电机 kw | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
飞刀电机 kw | 1.1/2 只 | 1.5/2 只 | 1.5/2 只 | 3/3 只 | 3/3 只 | 4/4 只 | 4/4 只 | 5.5/5 只 | 5.5/5 只 | 5.5/6 只 |
设备重量 kg | 500 | 850 | 1100 | 1500 | 2200 | 2800 | 3500 | 5100 | 6500 | 7900 |
