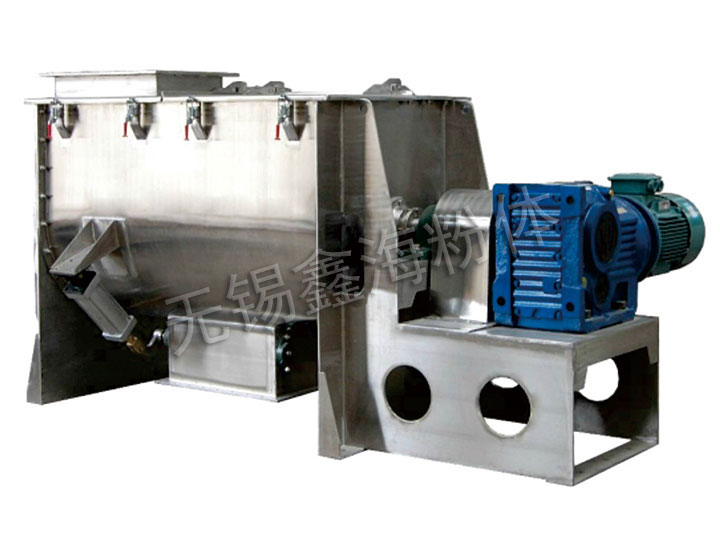

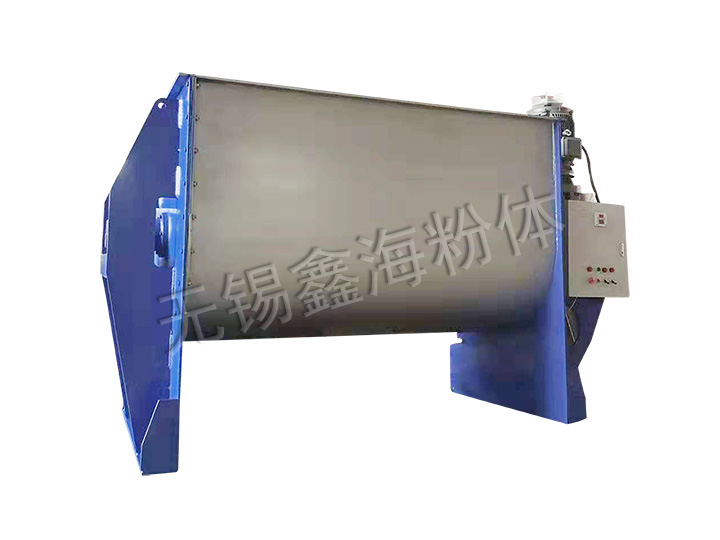

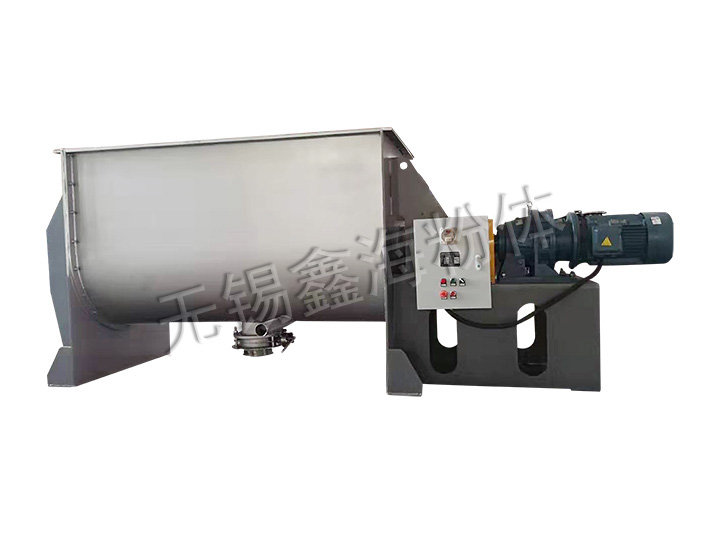

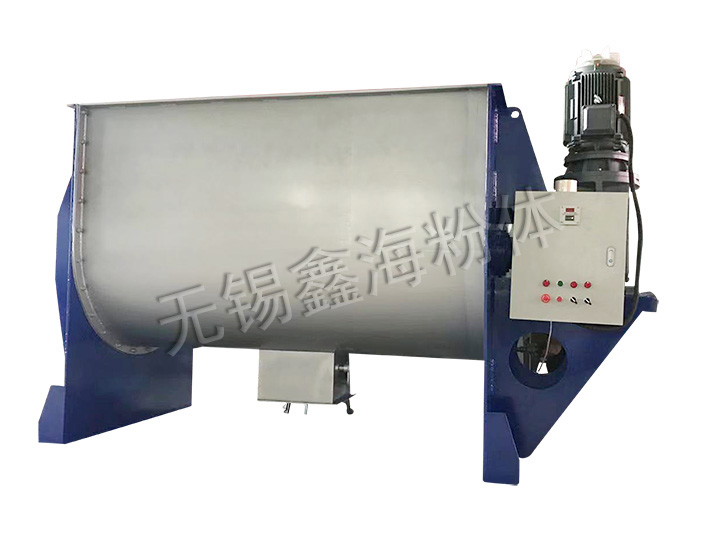

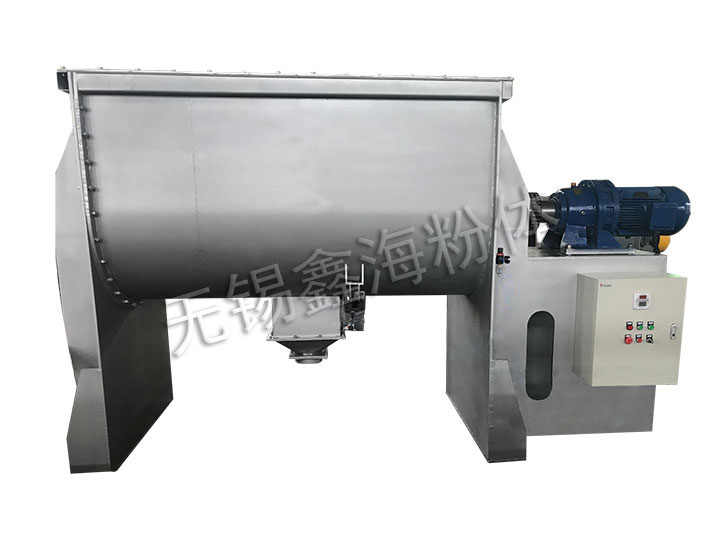

卧式螺带混合机
概述

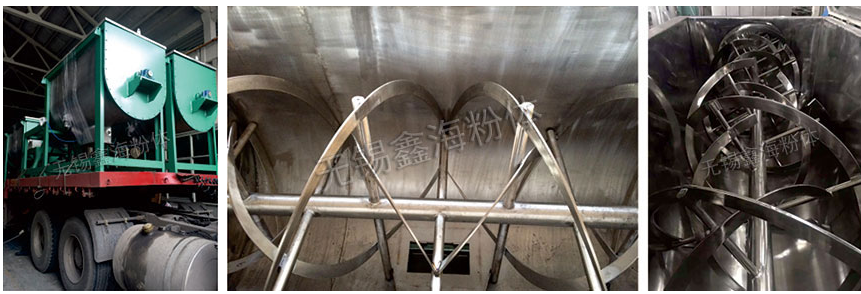

由U形容器、螺带搅拌叶片和传动部件组成;U形的长体筒体结构,保证了被混合物料(粉体、半流体)在筒体内的小阻力运动。正反旋转螺条安装于同一水平轴上,形成一个低动力的混合环境,螺带状叶片一般做成双层或三层,外层螺旋将物料从两侧向中央汇集,内层螺旋将物料从中央向两侧输送,可使物料在流动中形成涡流。加快了混合速度,提高了混合均匀度。
结构特点
1、该机为卧式筒体,内外二层螺旋带具有独特的结构,运转平稳、质量可靠,噪音低,使用寿命长,安装维修方便,并有多种搅拌器结构,用途广泛的多功能混合设备。卧式螺条混合机混合效果不受颗粒的大小密度影响。
2、混合速度快,混合均匀度高,螺旋带上可以安装刮板,对有粘性物料有好的混合效果。
3、针对不同物料的混合要求(特殊物料每次混合需清洗),可采用不同螺带结构,可提供加热、干燥的夹套供客户选择。
4、正反旋转螺带安装于同一水平轴上,形成一个低动力的混合环境。平稳的混合过程降低了对易碎物料的破坏,加装飞刀结构亦起破碎作用,亦可加装喷液系统。将液体和粉体充分均匀混合。
5、卧式机体上也可以开设有清理门,以便供用户清洗。设备整体高度较低,便于安装。
出料方式
粉体物料采用大开门结构形式,具有卸料快、无残余等优点;高细度物料或半流体物料采用手动蝶阀或者气动蝶阀,小型号混合机采用减速机直联方式,结构简单,运行可靠度高,维护方便。大型混合机采用皮带轮带动摆线减速机驱动,皮带传动的弹性连接有在超载时保护传动部件的优势。
工作原理
卧式螺带混合机由安装与搅拌轴上的内外径螺条带动桶体内物料,使搅拌器在桶体内Max范围翻动物料。搅拌器结构上,螺条设计成内外、左右互为反螺条,搅拌器工作时内螺条带动靠近轴心处物料做轴心旋转,轴向由内至两侧推动,外螺条带动靠近桶壁物料做轴心旋转,轴向由两侧至内推动,于是造成物料在桶体内对流循环、剪切掺混,完成物料在短时间内快速均匀混合。
适用范围
应用于农药、兽药、食品、化学品、生物、养殖业、陶瓷、耐火材料、塑胶、复合肥等固-固(即粉体与粉体)固-浆(即粉体与胶浆液)的混合,适应粘稠的物料混合。
技术参数
由U形容器、螺带搅拌叶片和传动部件组成;U形的长体筒体结构,保证了被混合物料(粉体、半流体)在筒体内的小阻力运动。正反旋转螺条安装于同一水平轴上,形成一个低动力的混合环境,螺带状叶片一般做成双层或三层,外层螺旋将物料从两侧向中央汇集,内层螺旋将物料从中央向两侧输送,可使物料在流动中形成涡流。加快了混合速度,提高了混合均匀度。
结构特点
1、该机为卧式筒体,内外二层螺旋带具有独特的结构,运转平稳、质量可靠,噪音低,使用寿命长,安装维修方便,并有多种搅拌器结构,用途广泛的多功能混合设备。卧式螺条混合机混合效果不受颗粒的大小密度影响。
2、混合速度快,混合均匀度高,螺旋带上可以安装刮板,对有粘性物料有好的混合效果。
3、针对不同物料的混合要求(特殊物料每次混合需清洗),可采用不同螺带结构,可提供加热、干燥的夹套供客户选择。
4、正反旋转螺带安装于同一水平轴上,形成一个低动力的混合环境。平稳的混合过程降低了对易碎物料的破坏,加装飞刀结构亦起破碎作用,亦可加装喷液系统。将液体和粉体充分均匀混合。
5、卧式机体上也可以开设有清理门,以便供用户清洗。设备整体高度较低,便于安装。
出料方式
粉体物料采用大开门结构形式,具有卸料快、无残余等优点;高细度物料或半流体物料采用手动蝶阀或者气动蝶阀,小型号混合机采用减速机直联方式,结构简单,运行可靠度高,维护方便。大型混合机采用皮带轮带动摆线减速机驱动,皮带传动的弹性连接有在超载时保护传动部件的优势。
工作原理
卧式螺带混合机由安装与搅拌轴上的内外径螺条带动桶体内物料,使搅拌器在桶体内Max范围翻动物料。搅拌器结构上,螺条设计成内外、左右互为反螺条,搅拌器工作时内螺条带动靠近轴心处物料做轴心旋转,轴向由内至两侧推动,外螺条带动靠近桶壁物料做轴心旋转,轴向由两侧至内推动,于是造成物料在桶体内对流循环、剪切掺混,完成物料在短时间内快速均匀混合。
适用范围
应用于农药、兽药、食品、化学品、生物、养殖业、陶瓷、耐火材料、塑胶、复合肥等固-固(即粉体与粉体)固-浆(即粉体与胶浆液)的混合,适应粘稠的物料混合。
技术参数
型号规格 (m3) |
WLDH-0.1 | WLDH-0.3 | WLDH-0.5 | WLDH-1 | WLDH-1.5 | WLDH-2 | WLDH-3 | WLDH-4 | WLDH-6 | WLDH-8 | WLDH-10 |
一次混合 (kg) |
30-50 | 100-150 | 200-300 | 400-600 | 600-900 | 800-1200 | 1200-1800 | 1600-2400 | 2400-3600 | 3200-4800 | 4000-6000 |
装机功率 (Kw) |
1.5-4 | 3-5.5 | 4-11 | 7.5-15 | 11-18.5 | 18.5-30 | 18.5-30 | 22-37 | 37-55 | 37-55 | 45-75 |
设备重量 (kg) |
300 | 500 | 900 | 1400 | 1900 | 3100 | 3100 | 3600 | 5300 | 6800 | 7800 |
