真空上料机
工作原理
真空上料机由真空泵(无油、无水)或者罗茨风机、不锈钢吸料嘴、输送软管、PE过滤器(或316L不锈钢过滤器)、压缩空气反吹装置、气动放料门装置、真空料斗和料位自动控制装置等组成,整套系统设计合理、制造精良。
真空上料机技术参数
真空上料机由真空泵(无油、无水)或者罗茨风机、不锈钢吸料嘴、输送软管、PE过滤器(或316L不锈钢过滤器)、压缩空气反吹装置、气动放料门装置、真空料斗和料位自动控制装置等组成,整套系统设计合理、制造精良。
真空上料机是用旋涡气泵抽气,使吸料嘴进口处及整个系统处于一定的真空状态,粉粒料随同外界空气被吸入料嘴,形成料气流,经过吸料管到达料斗,在料斗中进行气、料分离。分离后的物料进入受料设备。送料——放料是通过气动三通阀不断地开、闭来完成的,而气动三通阀的开闭是由控制中心来控制的。
真空上料机中装有压缩空气反吹装置,每次放料时,压缩空气脉冲反吹过滤器,把吸附于过滤器表面的粉末打落下来,以保证吸料能正常运行。

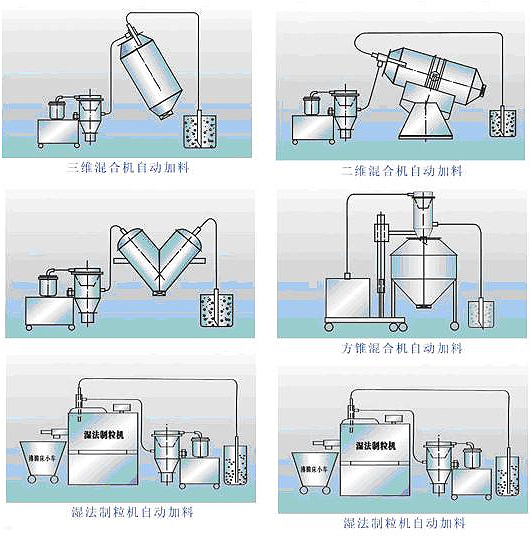

该机是国内合适、完善的粉状料、粒状料、粉粒料混合料的真空输送设备。真空上料机能自动地将各种物料输送到包装机、注塑机、粉碎机等设备的料斗中,也能直接把混合的物料输送到混合机(如V型混合机、二维混合机、三维混合机等)中,减轻了工人劳动强度,解决了加料时粉尘外溢等问题,是制药厂、促进清洁、文明生产的设备。
真空上料机技术参数
真空上料机配置
型号 |
输送量 kg/h |
电机功率 (KW) |
耗气量 L/MINS |
供气压力 (Mpa) |
料斗真径 (MM) |
吸料口直径 (MM) |
放料口直径 (MM) |
料斗高度 (MM) |
ZKJ-1 | 400 | 1.5 | 8 | 0.4-0.6 | ¢213 | ¢38 | ¢241 | 840 |
ZKJ-2 | 600 | 2.2 | 8 | 0.4-0.6 | ¢213 | ¢38 | ¢241 | 840 |
ZKJ-3 | 1200 | 3 | 8 | 0.4-0.6 | ¢290 | ¢51 | ¢325 | 1070 |
ZKJ-4 | 2000 | 5.5 | 8 | 0.4-0.6 | ¢420 | ¢51 | ¢325 | 1300 |
ZKJ-5 | 3000 | 4 | 10 | 0.4-0.6 | ¢420 | ¢51 | ¢325 | 1300 |
ZKJ-6 | 4000 | 5.5 | 10 | 0.4-0.6 | ¢420 | ¢63 | ¢325 | 1300 |
ZKJ-7 | 6000 | 7.5 | 10 | 0.4-0.6 | ¢420 | ¢63 | ¢325 | 1350 |
ZKJ-10-4 | 4000 | 11 | 10 | 0.4-0.6 | ¢600 | ¢89 | ¢420 | 1620 |
ZKJ-20-4 | 4000 | 18.5 | 10 | 0.4-0.6 | ¢600 | ¢89 | ¢420 | 1740 |
此输送能力是在输送管长4米,输送物料为面粉时测得。输送管越长,输送能力下降。输送量与物料的比重及物料颗粒度等特性也有大关系。 |
引用行业
真空输送主要用于输送粉末和颗粒状的物料,例如原料药粉末,化工粉料,金属氧化物粉末,微分子粉末;胶囊,片剂,丸剂,小食品颗粒等。
